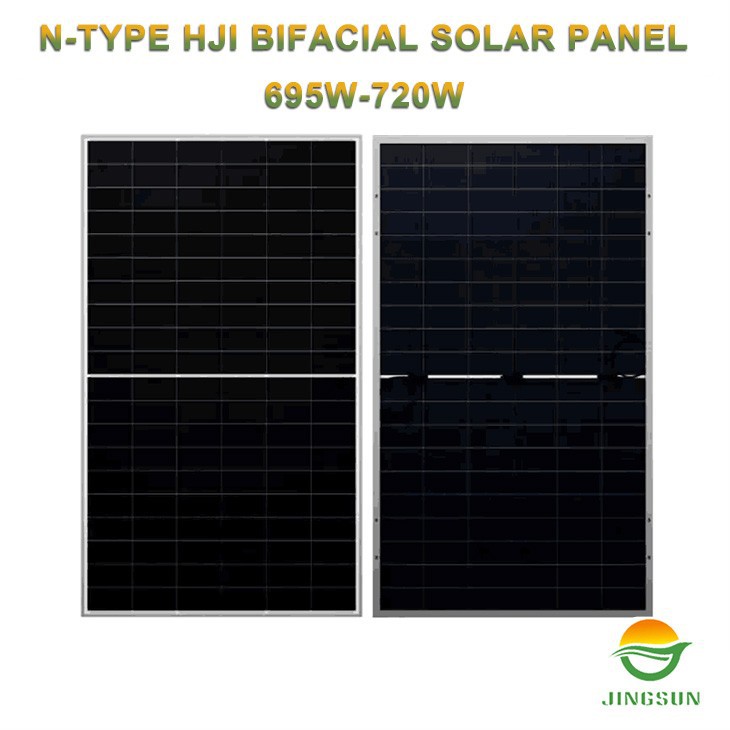

Základné špecifikácie
|
Bunka |
210 mm polovičný rez |
|
Váha |
38 kg ± 3% |
|
Rozmer |
2384 ± 2 mmx1303 ± 2 mm × 35 mm |
|
Predné sklo |
2. 0 mm (0. 08 palcov), vysoký prenos, AR potiahnuté teplo zosilnené sklo |
|
Zadné sklo |
2. 0 mm (0. 08 palcov), posilnené teplo Sklo (biela mriežka) |
|
Počet buniek |
132(6×11+6×11) |
|
Krabica |
IP väčšia alebo rovná 68,3Dodesu |
|
Kábel a konektor |
4 mm², kladné (+) 350 mm, negatívne (-) 230 mm (súčasť konektora) Risen Twinsel Pv-Sy02, IP68 |
|
Moduly na paletu |
31/36 kreslá |
|
Moduly na 40Hq |
558 kresiel |
Mechanické diagramy
Poznámka: Prispôsobená farba rámu a dĺžka kábla k dispozícii na požiadanie
Výhody produktu
1. Vylepšený výstup výkonu:Solárne panely HJT sa zostavujú s vysokoúčinnými bunkami HJT s multi-busbarom N, ktoré ponúkajú väčšiu tvorbu energie ako tradičné bunky, čo vedie k zvýšenému výkonu pre váš systém solárnej energie.
2. Vynikajúci teplotný výkon:Konfigurácia polovičných buniek solárnych panelov HJT ponúka vynikajúci výkon závislý od teploty a udržiava optimálnu účinnosť aj v horúcom poveternostnom podmienkach.
3. Znížené účinky tieňovania:Solárne panely HJT sú zatienením menej ovplyvnené, pretože konfigurácia polovičnej bunky modulu umožňuje generovanie energie z netieranej časti panela, aj keď je časť panela pod tieňom.
4. Znížené riziko horúcich miest:Solárne panely HJT majú nižšie riziko vzniku horúcich miest, ktoré môžu poškodiť alebo znížiť účinnosť solárneho panela. To vedie k dlhšej životnosti a konzistentnejšej tvorbe energie.
5. Zvýšená mechanická tolerancia:Solárne panely HJT sú navrhnuté tak, aby odolali mechanickému zaťaženiu, vďaka čomu sú silné a odolné a vydržia extrémne poveternostné podmienky, čím zabezpečujú roky spoľahlivej výroby solárnej energie.
Elektrické parametre v STC
|
Typ |
Jam132s -695 h |
Jam132s -700 h |
Jam132s -705 h |
Jam132s -710 h |
Jam132s -715 h |
Jam132s -720 h |
|
Maximálny výkon PMAX |
695W |
700W |
705W |
710W |
715W |
720W |
|
Otvorené obvodné napätie VOC |
49.74V |
49.83V |
49.92V |
50.01V |
50.10V |
50.19V |
|
Maximálne napätie napätia VMP |
41.71V |
41.78V |
41.86V |
41.94V |
42.02V |
42.10V |
|
Napätie s krátkym obvodom ISC |
17.74A |
17.82A |
17.91A |
18.00A |
18.09A |
18.18A |
|
Maximálny prúdový prúd IMP |
16.68A |
16.77A |
16.86A |
16.95A |
17.04A |
17.12A |
|
Účinnosť modulu |
22.4% |
22.5% |
22.7% |
22.9% |
23.0% |
23.2% |
|
Tolerancia energie |
0~+5W |
|||||
|
Teplotný koeficient ISC (_ ISC) |
+0. 047%/ stupeň |
|||||
|
Teplotný koeficient ISC (_ ISC) |
-0. 22%/ stupeň |
|||||
|
Teplotný koeficient PMAX (_ PMP) |
-0. 24%/ stupeň |
|||||
|
STC |
Ožiarenie 1000 W/m², teplota bunky 25 stupňov, AM1,5G |
|||||
Poznámka: Elektrické údaje v tomto katalógu sa netýkajú jedného modulu a nie sú súčasťou ponuky. Slúžia iba na porovnanie medzi rôznymi typmi modulov.
Tolerancia merania pri STC: PMAX ± 3%, VOC ± 2%a ISC ± 4%.
Elektrické charakteristiky s Dierent Power Bin (odkaz na 10% pomer ožiarenia)
|
Typ |
Jam132s -695H |
Jam132s -700H |
Jam132s -705H |
Jam132s -710H |
Jam132s -715H |
Jam132s -720H |
|
Maximálny výkon PMAX |
765W |
770W |
776W |
781W |
787W |
792W |
|
Otvorené obvodné napätie VOC |
49.74V |
49.83V |
49.92V |
50.01V |
50.10V |
50.19V |
|
Maximálne napätie napätia VMP |
41.71V |
41.78V |
41.86V |
41.94V |
42.02V |
42.10V |
|
Napätie skratu ISC (A) |
19.51A |
19.60A |
19.70A |
19.79A |
19.88A |
19.98A |
|
Maximálny prúdový prúd IMP (a) |
18.35A |
18.44A |
18.54A |
18.62A |
18.73A |
18.81A |
|
Rádio ožarovanie (zadné/predné) 10% |
Bifacita výkonu: 70 ± 10%. |
|||||
Prevádzkové podmienky
|
Maximálne napätie systému |
1500VDC (IEC) |
|
Prevádzková teplota |
40 stupňov ~ +85 Stupeň |
|
Poistka maximálnej série |
35A |
|
Maximálne statické zaťaženie, predné |
5400Pa, 1,5 |
|
Maximálne statické zaťaženie, späť |
2400Pa, 1,5 |
|
Nočník |
45 ± 2 stupňa |
|
Aplikačná trieda |
Trieda A |
Zloženie solárnych panelov HJT
1. Vysokoúčinné hybridné bunky:Solárne panely HJT používajú hybridné bunky, ktoré kombinujú výhody kryštalických kremíkových aj tenkých filmov. To umožňuje vyššiu mieru účinnosti, čo znamená, že solárne panely HJT môžu generovať viac elektriny ako konvenčné solárne panely.
2. Advanced Glass Substrát:Kvalitný sklenený substrát sa používa na ochranu solárnych článkov pred vonkajšími faktormi, ako je teplo, vlhkosť a UV žiarenie. Tento sklenený substrát je tiež navrhnutý tak, aby optimalizoval prenos slnečného žiarenia do PV buniek, čo prispieva k celkovej účinnosti solárneho panela.
3. Vrstva zapuzdrenia:Enkapsulačná vrstva je materiál, ktorý obklopuje a utesňuje solárne články vo vnútri panela. Solárne panely HJT používajú vysoko kvalitnú enkapsulačnú vrstvu, ktorá je odolná voči vlhkosti, UV žiareniu a ďalších vonkajších faktorov, ktoré môžu bunky v priebehu času poškodiť.
4. Zadný list:Zadný list solárneho panela poskytuje ďalšiu vrstvu ochrany pred vlhkosťou a inými faktormi prostredia. Solárne panely HJT používajú vysokokvalitný zadný list na ochranu buniek a elektroniky vo vnútri panela.
5. Rám:Rám solárneho panela je základnou zložkou, ktorá drží bunky, sklo, enkapsulačnú vrstvu a zadný list. Solárne panely HJT používajú ľahký a odolný hliníkový rám, ktorý vydrží rôzne poveternostné podmienky a poskytuje pre panel ďalšiu stabilitu.
Často
Otázka: Čo je solárny panel Jingsun 720W N-Type HJT?
Otázka: Ako funguje solárny panel HJT Jingsun N-Type?
Otázka: Aké sú výhody výberu solárneho panela Jingsun n-Type HJT?
Otázka: Ako sa porovnáva solárny panel HJT Jingsun N-Type HJT s inými možnosťami solárneho panela?
Otázka: S akou zárukou sa dodáva solárny panel Jingsun N-Type HJT?
